西安捷通智創儀器設備有限公司是位于古城西安的一家專業的地下管線探測檢測方面的高科技公司，公司是中國城市燃?xì)鈪f(xié)會和中國城市規劃協會地下管線專業委員會及中國工業防腐蝕技術協會的會員單位。


捷通智創公司致力于為廣大客戶提供先進的地下管網安全運營管理綜合解決方案，多年來公司一直從事地下管線相關的探測、檢測、測繪和無損探傷儀器的研發、生產、銷售、維修和相關的技術咨詢服務。


在多年地下管線探測定位行業背景下經過多年技術公關，捷通智創公司有效解決了埋地燃?xì)釶E管道無法探測的世界性難題，研發生產出了具有自主知識產權的燃?xì)釶E管道定位儀GL20，填補了這個行業的空白。


捷通智創公司與國內外多家知名儀器生產廠家合作，致力于將國內外先進的儀器設備和管理經驗推薦給廣大用戶，捷通智創公司是英國雷迪德國賽巴美國艾默生法國魅得德國舒賜德國德爾格等多家國外知名產品廠家在中國授權代理商。


公司經營產品廣泛應用于市政管道（供氣、供水、排水、供熱），市政線纜（通信、電力、路燈），長輸油氣管道，測繪，鍋特檢，非開挖等行業。

西安捷通智創儀器設備有限公司主要提供如下儀器設備：


1.?地下管線探測儀器：燃?xì)釶E管道定位儀，金屬管線探測儀，探地雷達，井蓋探測儀，其他非金屬管道探測儀。


管線探地雷達RD1500/RD1100


2.?? 燃?xì)庑孤z測分析儀器：燃?xì)庑孤z測儀，乙烷色譜分析儀，激光甲烷探測儀，甲烷泄漏遙距檢測儀，四氫噻吩檢測儀，四合一復合氣體檢測儀，CO/H2S/H2/SO2/NH3/O3等單一氣體檢測儀。


3.?? 供水供熱管道漏水檢測儀器：機械式聽音桿，電子聽音桿，勘探棒，電子聽漏儀，2探頭相關儀，多探頭相關儀，漏水噪聲記錄儀，供水管道漏水預警檢測系統。


4.?? 鋼制管道無損探傷檢測儀器：管道防腐層檢測儀，DCVG（直流電壓梯度檢測儀），CIPS（密間隔管地電位檢測儀），超聲波探傷儀，射線檢測儀，超聲波測厚儀，涂層測厚儀，電火花檢測儀，光譜儀等。


5.?? 市政排水管道檢測儀器：潛望鏡，管道CCTV爬行車檢測系統，推桿式CCTV檢測系統，封堵氣囊等。


6.?? 管道維護搶險維修工具：管鉗、管道切割機、管道套絲機，管道疏通機，真空吸氣泵。


7.?? 測量測繪儀器：GPS、全站儀、三維激光掃描儀、陀螺全站儀、電子水準儀、經緯儀、測距儀、水平儀、激光投線儀等。


西安捷通智創儀器設備有限公司的子公司西安捷安通地理信息科技工程有限公司是專業服務于地下管線探測、檢測和測繪領域的工程服務型高科技企業，主要提供如下服務：

地下管線探測工程

油氣管道防腐層檢測工程

油氣管道陰極保護檢測工程

油氣管道雜散電流檢測工程

供水管道漏水檢測工程

排水管道CCTV檢測工程

管網GIS數字化

管線測繪工程

地形圖測量工程


為客戶提供專業、快捷的優質服務一直是西安捷通公司的一貫宗旨，我們愿與廣大客戶一同成長，共同創造美好的未來。

一、燃?xì)釶E管道聲波定位技術

   使用燃?xì)釶E管道聲波定位儀GL20，根據管線的敷設狀況，選擇接入放散閥或調壓箱等接口，對燃?xì)夤艿乐械娜細馐┘犹厥庹{(diào)制的聲波震動信號，聲波震動信號在燃?xì)夤艿乐许樦細庀蚯皞鬏敚樦細夤艿老蚯皞鬏數倪^程中也會帶動PE管的振動，PE管振動再帶動埋設管道的土壤的振動，土壤振動再帶動地面振動，在遠端用接收器在地面上采集聲波震動信號的強弱，根據聲波震動信號的特性和強弱來定位管道的位置。該方案只能探測出平面位置，管道埋深無法探測。


該燃?xì)釶E管道聲波定位儀探測方案特點：


1、因信號只能在燃?xì)夤艿乐袀鬏敚赃@種探測方案不怕干擾，不會測錯測偏。

2、管道所埋設土壤越均勻越硬越有利于探測。

3、燃?xì)夤艿拦軓皆酱笕細夤艿乐袣怏w壓力越大越有利于探測。

4、燃?xì)夤艿拦諒澰缴偃ㄔ缴偌s有利于探測。


如下情況不容易探測出PE管道：

1、管徑埋深超過4m的PE管道

2、管徑小于50mm的或者調壓箱接口小于20mm的PE管道

3、壓力非常小的低壓管道。

4、地下是軟土綠化帶等軟質地面


二、探地雷達探測方案

   使用探地雷達RD1500來探測，是通過安置在地表的發射天線向地下發射高頻寬頻短脈沖電磁波，電磁波在地下介質傳播過程中遇到與周圍介質電性不同的管線界面時產生反射并被接收天線記錄下來，顯示在屏幕上形成一道雷達記錄。當天線沿測線方向逐點移動探查時，各道記錄按測點順序排列在一起，形成一張?zhí)讲槔走_(dá)圖像，通過分析雷達剖面圖像中各反射波強度、波形特征及到達時間，可推斷地下管線的分布狀況。該方法探查精度高，不受管線材質限制。該方法主要用于對非金屬管線（砼管、UPVC管）的探測，另外還用于解決復雜地段的管線探測和對疑難點進行確認。雷達既可以探測管道位置又可以探測出埋深。


探地雷達探測方案特點：

1、雷達能探測出地下有管道或者其他圓柱體但是無法確定所探測出的管道或者圓柱體是不是需要探測的燃?xì)夤艿馈?/span>

2、城市里面最大探測深度2.5m,一般探測深度1.5米左右

3、管徑越大越有利于探測，深度和管徑之間息息相關。比方說埋深1米的PE管道300mm PE管道80%幾率能探測出，200mm PE管道有50%幾率探測出，100mm PE管道有20%的幾率能探測出。

4、管道所埋設土壤越均勻土壤越硬越干燥越有利于探測。


如下情況無法探測或者不容易探：

1、管道管徑埋深超過2.5m，管徑小于100mm的一般都無法探測出。

2、土壤非常不均勻有異物回填的

3、地面是軟土綠化帶等軟質地面不利于探測。


總結：

   方案一和方案二結合起來是目前燃?xì)釶E管道精確探測定位廣泛使用的一種探測方法。燃?xì)釶E管道定位儀探測出燃?xì)釶E管道的準確位置，再用探地雷達在探測出的準確位置上探測管道的埋深，燃?xì)釶E管道定位儀能探測出管道位置的地方探地雷達不一定能探測出管道位置和深度，燃?xì)釶E管道定位儀可探出管道位置的比例遠高于探地雷達可探出管道位置深度的比例。兩種儀器在實地探測中需要密切配合。兩種儀器結合可探測大部分的燃?xì)釶E管道，少部分埋深很深管徑較小或者放散閥距離較遠的管道可能兩種儀器結合起來也探測不出。燃?xì)釶E管道聲波定位儀是順著管道追蹤測量，探地雷達是橫切管道探測，兩個結合是目前非常理想的方案。


此次展會展出產品如下


燃?xì)釶E管線定位儀GL20

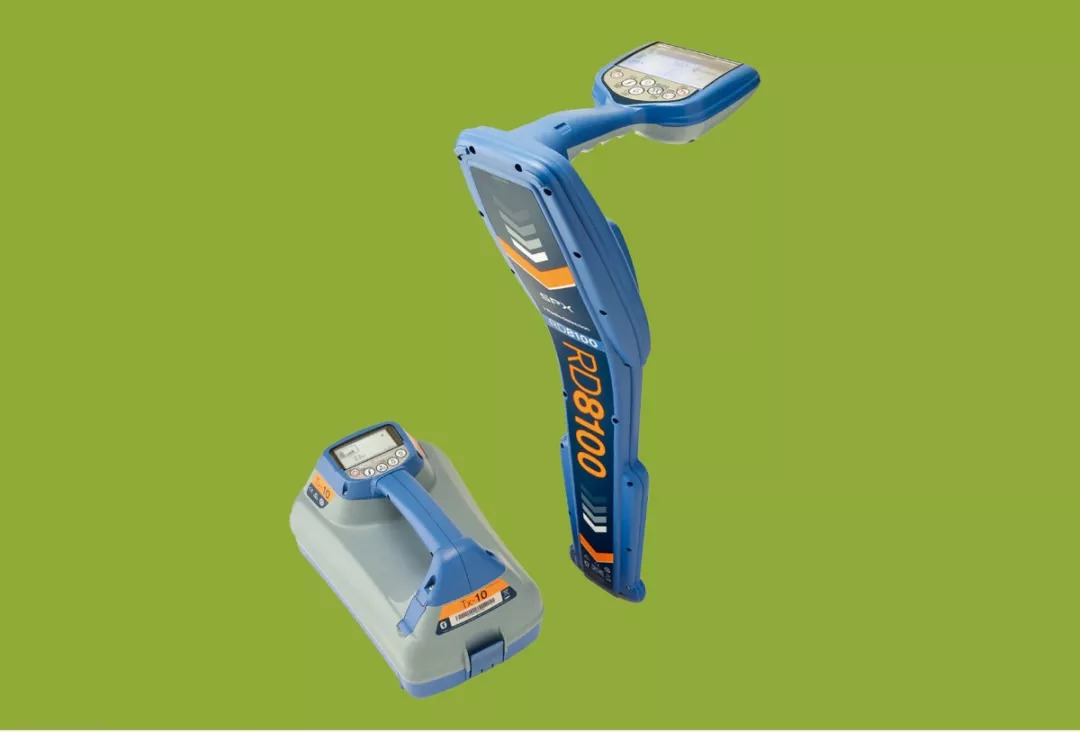

多功能精密管線定位儀RD8100
